सैल फायबर ड्रायर

I. परिचय

हे लूज फायबर ड्रायर ही पारंपारिक ड्रायरची सुधारित आवृत्ती आहे, ज्यामध्ये उच्च प्रमाणात ऑटोमेशन, सुलभ ऑपरेशन, ड्रायिंग चेनसाठी विस्तृत ॲडजस्टेबल स्पीड रेंज आणि उच्च ऊर्जा कार्यक्षमता आहे.

II. मुख्य तांत्रिक वैशिष्ट्ये

1. हॉट एअर रिसायकलिंग प्रणाली आणि ऊर्जा-बचत डॅम्पर्सचा अवलंब करते, ऊर्जा कार्यक्षमता आणि अधिक एकसमान कोरडे सुनिश्चित करते;

2. मुख्य ड्राइव्ह साखळी वेगवेगळ्या सैल फायबर कोरडे प्रक्रिया आवश्यकतांशी जुळवून घेण्यासाठी वारंवारता रूपांतरण गती नियमन वापरते;

3. प्रत्येक ड्रायिंग चेंबरमध्ये स्वतंत्र एक्झॉस्ट पोर्ट आहे, ज्यामुळे वेगवेगळ्या कामकाजाच्या परिस्थितीनुसार एक्झॉस्ट व्हॉल्यूम समायोजित करणे, ऊर्जा बचत करणे;

4. कोरडे चेंबरमध्ये एक स्वतंत्र स्वयंचलित तापमान नियंत्रण प्रणाली आहे, परिणामी किमान तापमान विचलन होते;

5. इनलेट आणि आउटलेटमध्ये थंड हवा काढली जाते, कोरडे झाल्यानंतर एकसमान फायबर तापमान सुनिश्चित करते;

6. फिल्टर स्क्रीन साफ ​​करणे सोपे आहे.

III. मुख्य कॉन्फिगरेशन

1. मुख्य झोनिंग: लूज फायबर ड्रायर दोन भागांमध्ये विभागलेला आहे: एक कोरडे क्षेत्र (3 कंपार्टमेंट) आणि एक ट्रान्समिशन कंपार्टमेंट.

2. फिरणारा पंखा: 15kW चा फिरणारा पंखा ड्रायिंग झोनच्या शीर्षस्थानी स्थापित केला आहे, ज्यामुळे चेंबरमधील हवेचे परिसंचरण अधिक कार्यक्षम होते.

3. एअरफ्लो डिस्ट्रिब्युशन: फिरणारा पंखा एअरफ्लो डिस्ट्रिब्युशन बॅफलने सुसज्ज आहे, ज्यामुळे हवा नितळ आणि अधिक एकसमान होईल आणि कोरडेपणाची हमी मिळेल.

4. ड्रायिंग चेंबर स्टील फ्रेम: 2.5 मिमी मानक स्क्वेअर टयूबिंग वापरून तयार केले आहे.

5. तापमान नियंत्रण: वाफेवर नियंत्रण ठेवण्यासाठी विश्वसनीय वायवीय डायाफ्राम वाल्वसह सुसज्ज, ड्रायिंग चेंबरमध्ये प्रभावीपणे स्थिर तापमान राखणे.

6. ड्रेनेज: बायपास Y-व्हॉल्व्हसह उच्च-कार्यक्षमता असलेल्या इनव्हर्टेड बकेट-टाइप ड्रेनचा वापर करते, ज्यामुळे अधिक कार्यक्षम ड्रेन पुनर्वापर आणि वाफेचे संरक्षण होते.

7. ट्रान्समिशन मेष प्लेट: स्टेनलेस स्टीलच्या जाळीपासून बनविलेले.

8. हीट डिसिपेशन फिन्स: 1 कप्प्यांचे दोन संच, ॲल्युमिनियम सर्पिल जखमेच्या डिझाइनचा वापर करून;

9. ऊर्जा-बचत डॅम्पर्स: इलेक्ट्रिक डॅम्पर्स (प्रमाणात नियंत्रण उघडणे) शीर्षस्थानी स्थापित केले जातात, जास्त ऊर्जा कार्यक्षमतेसाठी तापमानानुसार रिअल टाइममध्ये उघडणे आणि बंद करण्याचा आकार समायोजित करणे;

10. जाळी पॅनल्सच्या खाली मोडतोड काढणे: लिंट आणि फ्लफची सहज साफसफाई आणि संग्रहणासाठी वरच्या आणि खालच्या जाळीच्या पॅनल्समध्ये एक तळाशी प्लेट स्थापित केली जाते;

11. दैनंदिन देखभाल आणि साफसफाईसाठी प्रत्येक कंपार्टमेंट जंगम स्क्रीनसह सुसज्ज आहे;

12. ड्राइव्ह मोटर फ्रिक्वेंसी कन्व्हर्टर कंट्रोलसह सुसज्ज आहे, ज्यामुळे आवश्यकतेनुसार संदेशवहन गतीचे लवचिक समायोजन करता येते;

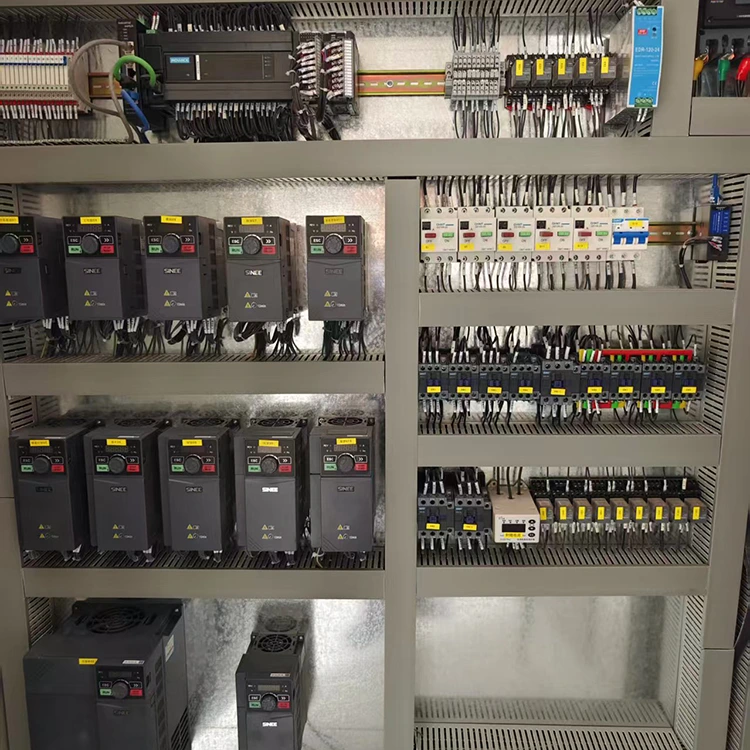

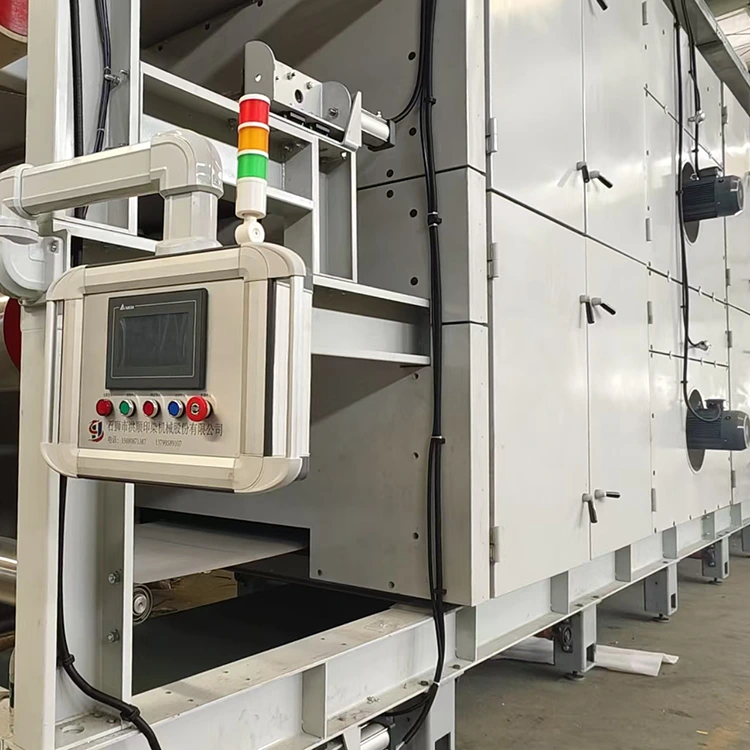

13. विद्युत नियंत्रण: अंगभूत PLC सह टचस्क्रीन नियंत्रण, साधे ऑपरेशन आणि अंतर्ज्ञानी डिस्प्ले ऑफर;

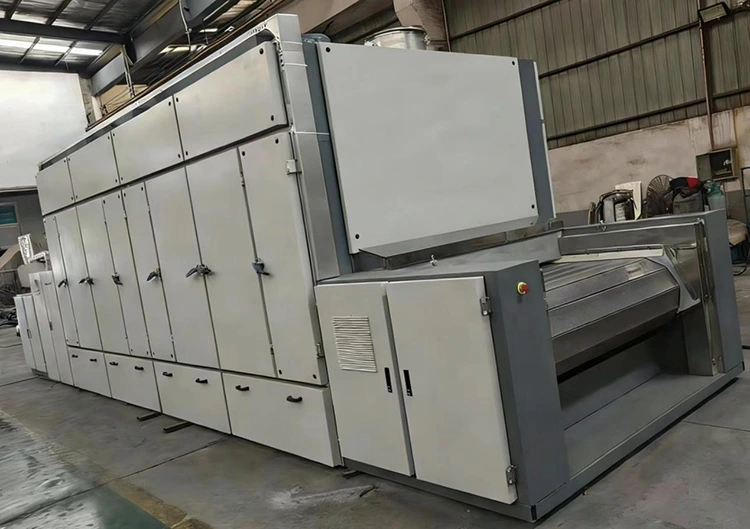

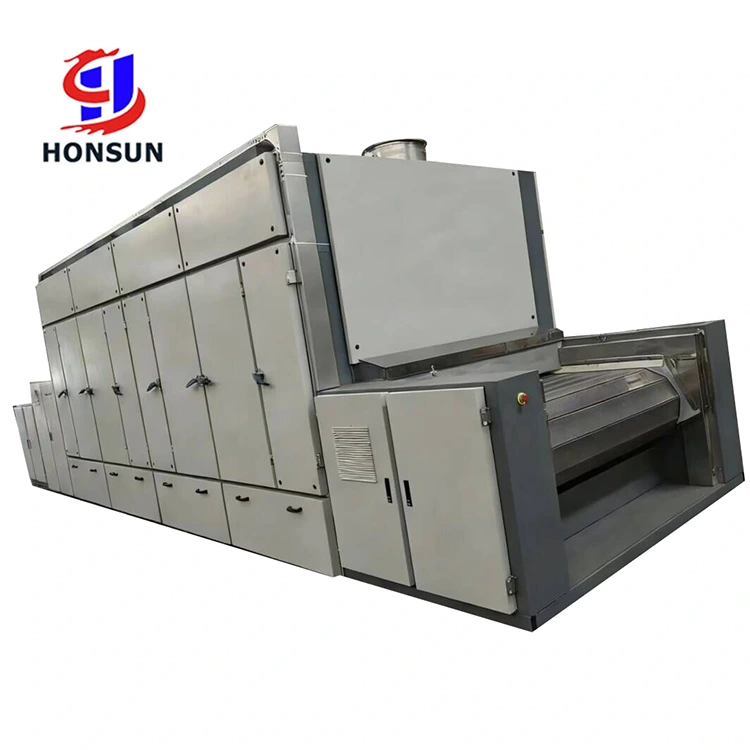

भौतिक चित्र

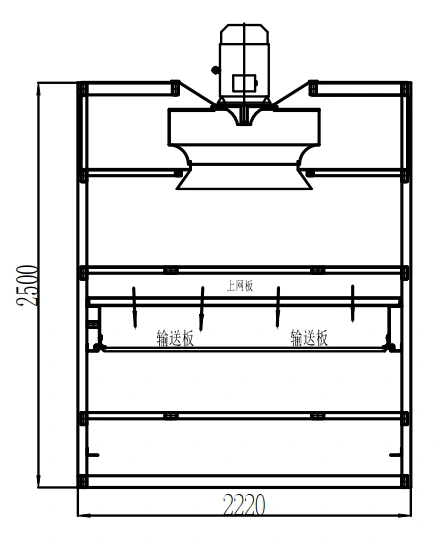

बाजूचे परिमाण रेखाचित्र

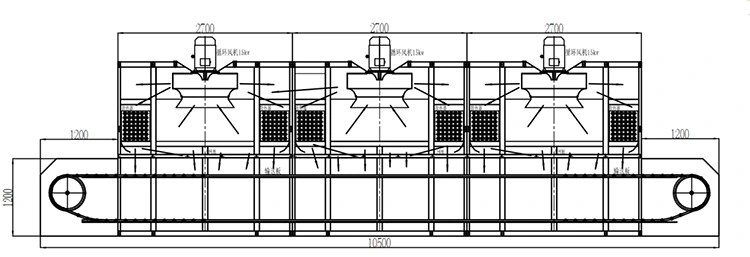

समोरचे परिमाण रेखाचित्र
